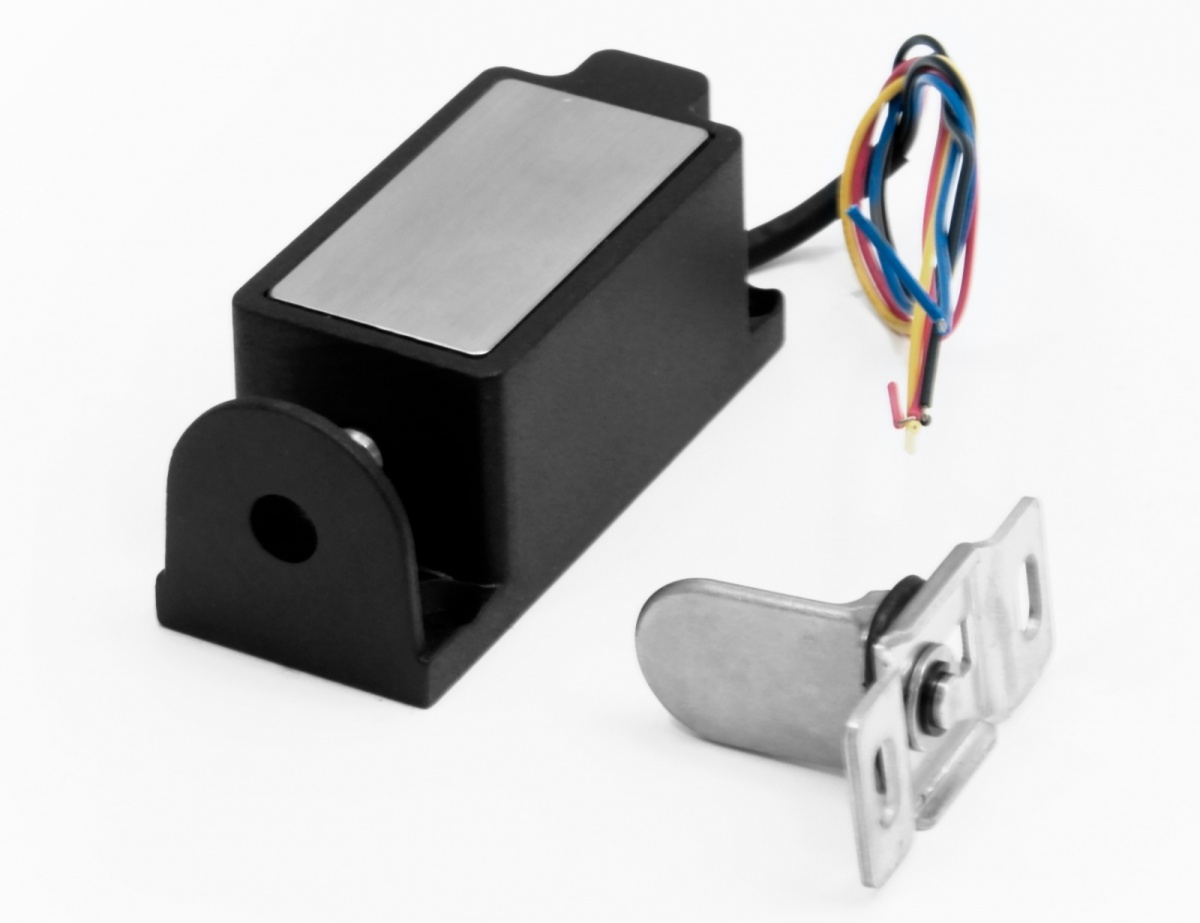

Hartte serie CBL
Das vielseitigste Modell der Elektroverriegelung kann je nach Einstellung bei Arbeitsstrom oder bei Ruhestrom arbeiten und mit 12V oder 24V Gleichstrom versorgt werden. Die Elektro-Schlösser der Serie CBL sind so ausgelegt, dass sie sowohl für Schwenk- als auch für Schiebetüren verwendet werden können. Sie werden für den Einbau in Metallmöbel, Schränke und Schubladen empfohlen. Sie werden für Schränke und Schubladen, Serverschränke sowie für Spinde in Umkleideräumen von Schwimmbädern oder Sozialräumen verwendet. Sie sind optional mit Rückmeldekontakt (Türsensor).
Charakteristik:
- Betriebsweise Arbeitsstrom (normal geschlossen) oder NO (normal geöffnet)
- Abmessungen (Tiefe 29mm x Breite 30mm x Höhe 73 mm), Abmessung mit Ruckmeldekontakt (Tiefe 32mm x Breite 30mm x Höhe 94 mm)
- Festigkeit gegen Aufbruch 1500N (150kg)
- universelle Elektroverriegelung für viele Anwendungen
- für Möbelnschränke, Umkleideräume usw. inklusive Schiebetüren
|
Index |
CBL.S |
CBL.M |
|||
|---|---|---|---|---|---|
|
Betriebsweise |
Arbeitsstrom oder Ruhestrom |
Arbeitsstrom oder Ruhestrom |
|||
|
Betriebsnennspannung (V) |
12/24V DC |
12/24V DC |
|||
|
Nennstromaufnahme AC (mA) |
187 |
200/100 |
|||
|
Abmessungen Tiefe x Breite x Höhe (mm) |
29x30x73 |
32x30x94 |
|||
|
Abmessungen Griff (mm) |
40x19x35 |
40x19x35 |
|||
|
Zustandsmeldung Riegel |
nein |
ja |
|||
|
Gewicht (Kg) |
0,16 |
0,16 |
|||
| Index | Betriebsnennspannung | Arbeitsmodus | Zusatzfunktionen | Gehäuse | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 12V | 24V | 12/24V | AC | DC | Arbeitsstrom | Ruhestrom | Arbeitsstrom/Ruhestrom | Rückmeldekontakt | ||
| CBL.S | ● | ● | ● | Kunststoff mit Stahlelementen | ||||||
| CBL.M | ● | ● | ● | ● | Kunststoff mit Stahlelementen | |||||
