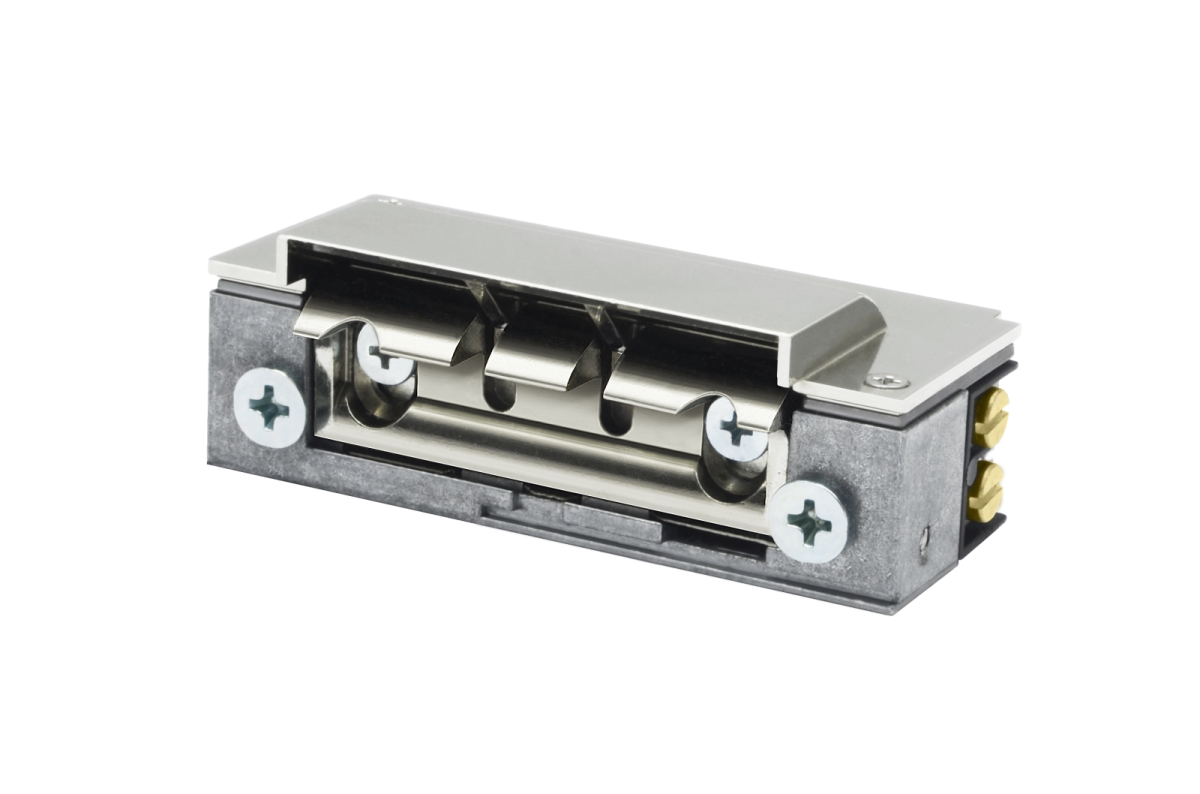

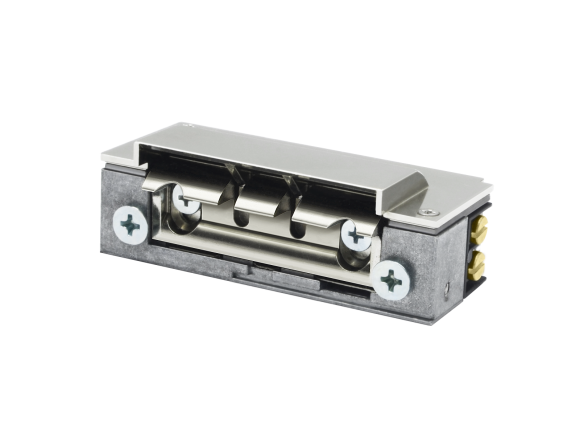

Hartte seria XS-C z wyślizgiem

Serię XS-C cechuje zintegrowany wyślizg stanowiący osłonę zapadki umożliwiającą zamontowanie elektrozaczepu bez poszerzania otworu w ościeżnicy pod wychylający się zaczep. Stosowany powszechnie w budynkach prywatnych, biurowych i użyteczności publicznej, zarówno do drzwi aluminiowych, stalowych, drewnianych jak i PVC. Seria XS-C polecana jest w szczególności do drzwi bezfelcowych (bez przylgi).

Cechy charakterystyczne:

Dostępna wersja NC lub NO
Obudowa wąska, symetryczna
Wbudowany wyślizg

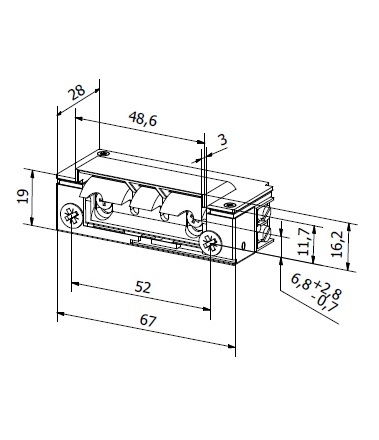

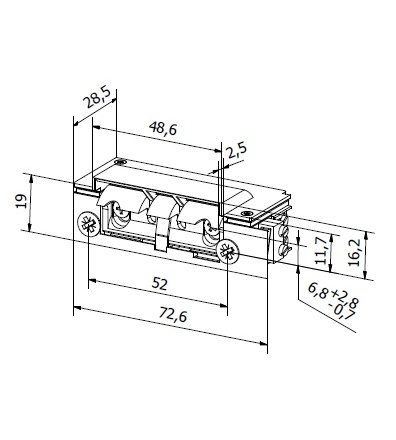

Wymiary: szerokość 19 mm x wysokość 67 mm x głębokość 28 mm, wersja z monitoringiem: 19(23,5) mm x 72,6 mm x 28,5 mm
Wytrzymałość mechaniczna – nacisk 3000N (300kg)
Trwałość w cyklach otwarć-zamknięć 200 000
Możliwość montażu w drzwiach lewych i prawych
Regulacja zaczepu w zakresie 3,5 mm
Radialny zaczep – umożliwia mniejszy otwór pod elektrozaczep w ościeżnicy

Dostępne modele:

standardowy (U)
z pamięcią (P)
z wyłącznikiem (W)
z pamięcią i wyłącznikiem (PW)

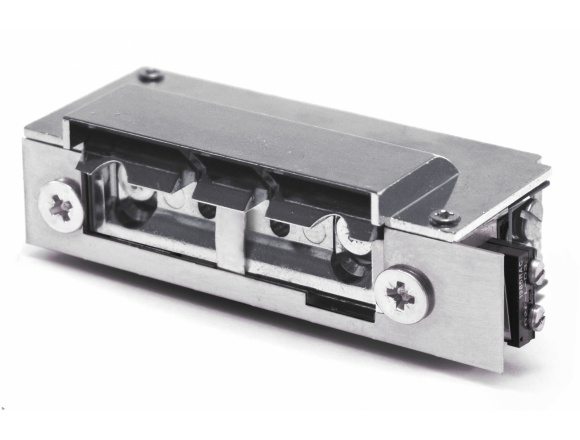

z monitoringiem (M)
niskoprądowy (00)
rewersyjny (R)
ze wzmocnioną sprężyną (-B)

	12-24V AC/DC	12AC/DC	12DC rewers	24AC/DC	24DC rewers
Indeks	XS00U-C	XS12U-C	XS12R-C	XS24U-C	XS24R-C
Tolerancja napięcia (V)	AC 11-26 DC 11-26	10-14	10-14	AC 21-26 DC 20-26	20-26
Oporność (Ohm)	46	17,6	60	60	230
Pobór prądu AC (mA)	12V 185 24V 370	480	-	280	-
Pobór prądu DC (mA)	12V 260 24V 520	680	200	400	100
Praca ciągła pod prądem (100%ED)	tak, przy 12V DC	nie	tak	nie	tak

Nazwa modelu	Rodzaj	Napięcie			Zasilanie		Działanie		Funkcje					Obudowa	Zaczep
		06V	12V	24V	AC	DC	NC	NO	Wyłącznik	Pamięć	Monitoring	Wzmocniona sprężyna	Wyślizg
XS00U-C	do pracy ciągłej, niskoprądowy		●	●	●	●	●						●	Symetryczna do wąskich profili	Regulowany, radialny
XS00UP-C	do pracy ciągłej, niskoprądowy		●	●	●	●	●			●			●	Symetryczna do wąskich profili	Regulowany, radialny
XS00UW-C	do pracy ciągłej, niskoprądowy		●	●	●	●	●		●				●	Symetryczna do wąskich profili	Regulowany, radialny
XS00UPW-C	do pracy ciągłej, niskoprądowy		●	●	●	●	●		●	●			●	Symetryczna do wąskich profili	Regulowany, radialny
XS00U-BC	do pracy ciągłej, niskoprądowy		●	●	●	●	●					●	●	Symetryczna do wąskich profili	Regulowany, radialny
XS00UW-BC	do pracy ciągłej, niskoprądowy		●	●	●	●	●		●			●	●	Symetryczna do wąskich profili	Regulowany, radialny
XS12U-BC	standard		●		●	●	●					●	●	Symetryczna do wąskich profili	Regulowany, radialny
XS12UW-BC	standard		●		●	●	●		●			●	●	Symetryczna do wąskich profili	Regulowany, radialny
XS12R-BC	rewersyjny		●	●	●		●						●	Symetryczna do wąskich profili	Regulowany, radialny
XS00UM-C	do pracy ciągłej, niskoprądowy		●	●	●	●	●				●		●	Symetryczna do wąskich profili	Regulowany, radialny
XS00UPM-C	do pracy ciągłej, niskoprądowy		●	●	●	●	●			●	●		●	Symetryczna do wąskich profili	Regulowany, radialny
XS00UWM-C	do pracy ciągłej, niskoprądowy		●	●	●	●	●		●		●		●	Symetryczna do wąskich profili	Regulowany, radialny
XS00UPWM-C	do pracy ciągłej, niskoprądowy		●	●	●	●	●		●	●	●		●	Symetryczna do wąskich profili	Regulowany, radialny
XS12UM-C	standard		●		●	●	●				●		●	Symetryczna do wąskich profili	Regulowany, radialny
XS12UPM-C	standard		●		●	●	●			●	●		●	Symetryczna do wąskich profili	Regulowany, radialny
XS12UWM-C	standard		●		●	●	●		●		●		●	Symetryczna do wąskich profili	Regulowany, radialny
XS12UPWM-C	standard		●		●	●	●		●	●	●		●	Symetryczna do wąskich profili	Regulowany, radialny
XS12RM-C	rewersyjny		●			●		●			●		●	Symetryczna do wąskich profili	Regulowany, radialny
XS24UM-C	standard			●	●	●	●				●		●	Symetryczna do wąskich profili	Regulowany, radialny
XS24UPM-C	standard			●	●	●	●			●	●		●	Symetryczna do wąskich profili	Regulowany, radialny
XS24UWM-C	standard			●	●	●	●		●		●		●	Symetryczna do wąskich profili	Regulowany, radialny
XS24UPWM-C	standard			●	●	●	●		●	●	●		●	Symetryczna do wąskich profili	Regulowany, radialny
XS24RM-C	rewersyjny			●		●		●			●		●	Symetryczna do wąskich profili	Regulowany, radialny
XS12U-C	standard		●		●	●	●						●	Symetryczna do wąskich profili	Regulowany, radialny
XS12UP-C	standard		●		●	●	●			●			●	Symetryczna do wąskich profili	Regulowany, radialny
XS12UW-C	standard		●		●	●	●		●				●	Symetryczna do wąskich profili	Regulowany, radialny
XS12UPW-C	standard		●		●	●	●		●	●			●	Symetryczna do wąskich profili	Regulowany, radialny
XS12R-C	rewersyjny		●		●	●		●					●	Symetryczna do wąskich profili	Regulowany, radialny
XS24U-C	standard			●		●	●						●	Symetryczna do wąskich profili	Regulowany, radialny
XS24UP-C	standard			●	●	●	●			●			●	Symetryczna do wąskich profili	Regulowany, radialny
XS24UW-C	standard			●	●	●	●		●				●	Symetryczna do wąskich profili	Regulowany, radialny
XS24UPW-C	standard			●	●	●	●		●	●			●	Symetryczna do wąskich profili	Regulowany, radialny
XS24R-C	rewersyjny			●		●		●					●	Symetryczna do wąskich profili	Regulowany, radialny
XS00U-CF	do pracy ciągłej, niskoprądowy, bez podkładki		●	●	●	●	●						●	Symetryczna do wąskich profili	Regulowany, radialny
XS00UP-CF	do pracy ciągłej, niskoprądowy, bez podkładki		●	●	●	●	●			●			●	Symetryczna do wąskich profili	Regulowany, radialny
XS00UW-CF	do pracy ciągłej, niskoprądowy, bez podkładki		●	●	●	●	●		●				●	Symetryczna do wąskich profili	Regulowany, radialny
XS00UPW-CF	do pracy ciągłej, niskoprądowy, bez podkładki		●	●	●	●	●		●	●			●	Symetryczna do wąskich profili	Regulowany, radialny
XS12U-CF	standard, bez podkładki		●		●	●	●						●	Symetryczna do wąskich profili	Regulowany, radialny
XS12UP-CF	standard, bez podkładki		●		●	●	●			●			●	Symetryczna do wąskich profili	Regulowany, radialny
XS12UW-CF	standard, bez podkładki		●		●	●	●		●				●	Symetryczna do wąskich profili	Regulowany, radialny
XS12UPW-CF	standard, bez podkładki		●		●	●	●		●	●			●	Symetryczna do wąskich profili	Regulowany, radialny
XS12R-CF	rewersyjny, bez podkładki		●			●		●					●	Symetryczna do wąskich profili	Regulowany, radialny
XS24U-CF	standard, bez podkładki			●	●	●	●						●	Symetryczna do wąskich profili	Regulowany, radialny
XS24R-CF	rewersyjny, bez podkładki			●		●		●					●	Symetryczna do wąskich profili	Regulowany, radialny

Wyjaśnienie funkcji

Indeks	Rodzaj blachy zaczepowej				Materiał		Cechy charakterystyczne						Wymiary	Zastosowanie - serie elektrozaczepów
	płaska otwarta	kątowa	płaska zamknięta	typu "U"	stal ocynkowana	stal nierdzewna	ostre rogi	zaokrąglone rogi	lewa	prawa	2 otwory montażowe	4 otwory montażowe	mm	Modele dopasowane do poszczególnych blach
OK-P1	●				●		●		●	●	●		85 x 24 x 3	ES1, XS, XSHD (bez modeli z monitoringiem)
OK-P2	●				●		●		●	●	●		130 x 25 x 3	ES1, S, XS, SHD, XSHD
OK-P3	●					●	●		●	●	●		130 x 25 x 3	ES1, S, XS, SHD, XSHD
OK-P4	●				●		●		●	●		●	250 x 25 x 3	ES1, S, XS, SHD, XSHD
OK-P5	●				●		●		●	●	●		250 x 25 x 3	ES1, S, XS, SHD, XSHD
OK-P6	●				●		●		●	●	●		250 x 25 x 3	EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-P7	●					●	●		●	●		●	250 x 25 x 3	ES1, S, XS, SHD, XSHD
OK-K1		●			●		●		●	●		●	150 x 25/32 x 2	ES1, S, XS, SHD, XSHD
OK-K2		●			●		●		●			●	250 x 25/32 x 2	ES1, S, XS, SHD, XSHD
OK-K3		●			●		●		●			●	250 x 25/32 x 2	EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-K4		●			●		●			●		●	250 x 25/32 x 2	ES1, S, XS, SHD, XSHD
OK-K5		●			●		●			●		●	250 x 25/32 x 2	EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-K6		●			●			●	●			●	250 x 25/32 x 2	ES1, S, XS, SHD, XSHD
OK-K7		●			●			●	●			●	250 x 25/32 x 2	EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-K8		●			●			●		●		●	250 x 25/32 x 2	ES1, S, XS, SHD, XSHD
OK-K9		●			●			●		●		●	250 x 25/32 x 2	EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-C1			●			●	●		●	●	●		120 x 24 x 3	XS-C, XSHD-C, SHD-C
OK-C2			●			●		●	●	●	●		120 x 24 x 3	XS-C, XSHD-C, SHD-C
OK-C3			●			●	●		●	●	●		200 x 24 x 3	XS-C, XSHD-C, SHD-C
OK-C4			●			●		●	●	●	●		250 x 24 x 3	XS-C, XSHD-C, SHD-C
OK-U1				●		●	●		●		●		200 x 24 x 1,5	XS, XS-CF, XSHD
OK-U2				●		●	●			●	●		200 x 24 x 1,5	XS, XS-C, XSHD
