Hartte серия XSBL
Электроригель серии XSBL характеризуются небольшими размерами, облегчающими сборку в узких рамах, а основные элементы доступны в нормально закрытых (NC) и нормально разомкнутых (NO) версиях. Рекомендуются для скрытого монтажа в левосторонних или правосторонних дверях, как по вертикали, так и по горизонтали (в верхней раме с ригелем вниз). Доступны в аверсивных и реверсных версиях. Имеют встроенный резистор, контроль состояния закрытия двери, автоматическое блокирование и блокировку защиты в неправильном положении двери, что защищает дверь от возможного повреждения.
Особенности:
- тип работы NC (нормально закрытый) или реверсное NO (нормально открытый)
- Механическая прочность - 8 000 N (800 кг)
- Прочность в циклах открытия-закрытия - мин. 500 000
- для утопленного монтажа
- встроенный таймер (задержка 0, 3, 6 или 9 секунд)
- встроенный контроль состояния резистора и двери
- электроригельный возбудитель на расстоянии до 8 мм
- заблокированные двери, перед запиранием в неправильном положении
|
Indeks |

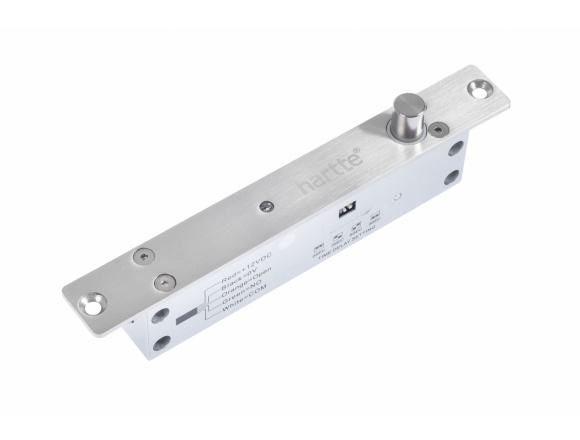

XSBL12NMT |

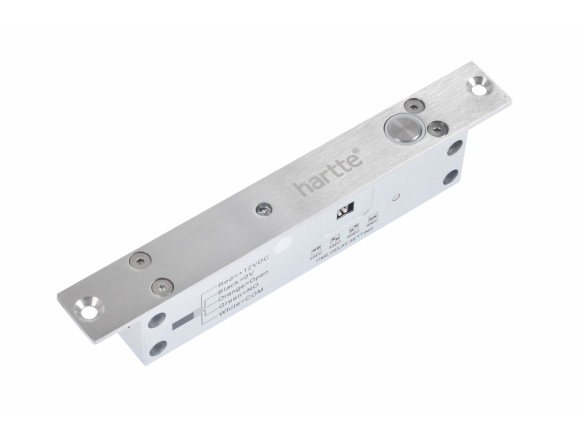

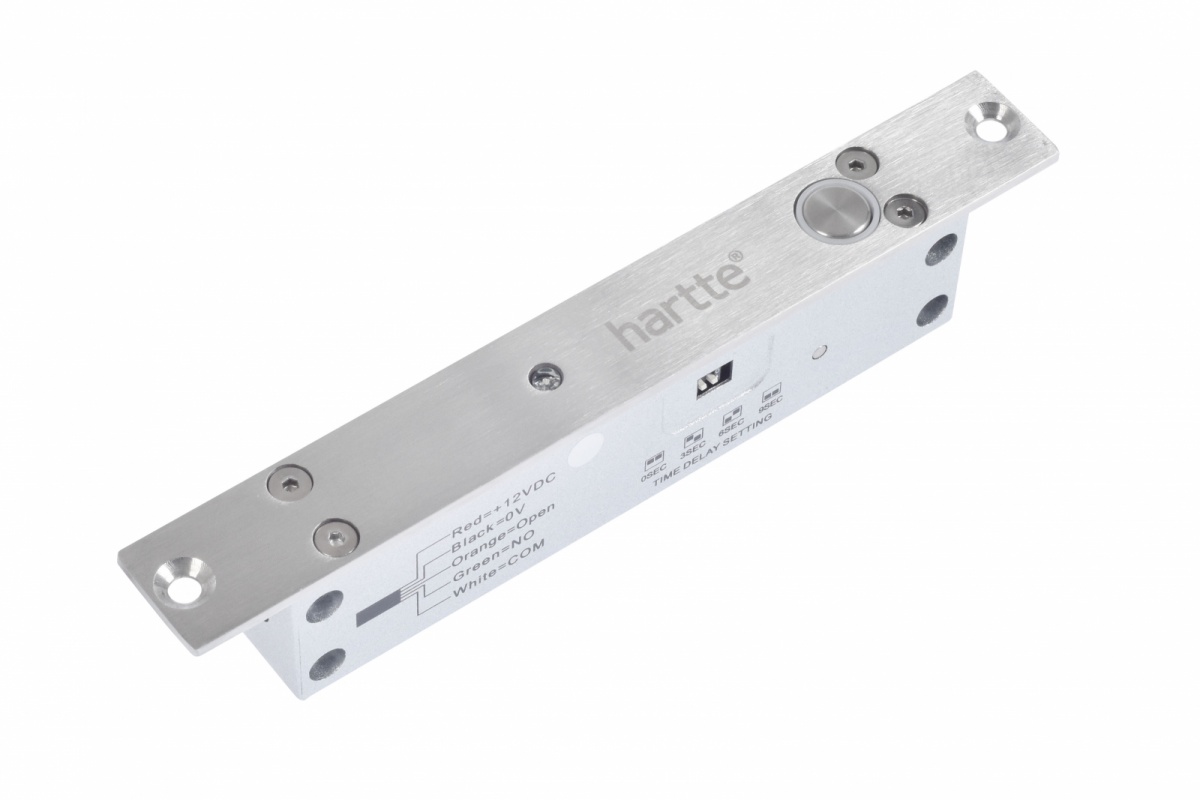

XSBL12RMT |
|||
|---|---|---|---|---|---|
|
Typ pracy |
NC (normalnie zamknięty) |
NO (normalnie otwarty) |
|||
|
Zasilanie (V) |
12V DC |
12V DC |
|||
|
Pobór prądu – rozruch (mA) |
1000 mA |
1000 mA |
|||
|
Pobór prądu- praca (mA) |
140 mA |
140 mA |
|||
|
Wymiary korpusu z okuciem (mm) |
192 x 25 x 37 mm |
192 x 25 x 37 mm |
|||
|

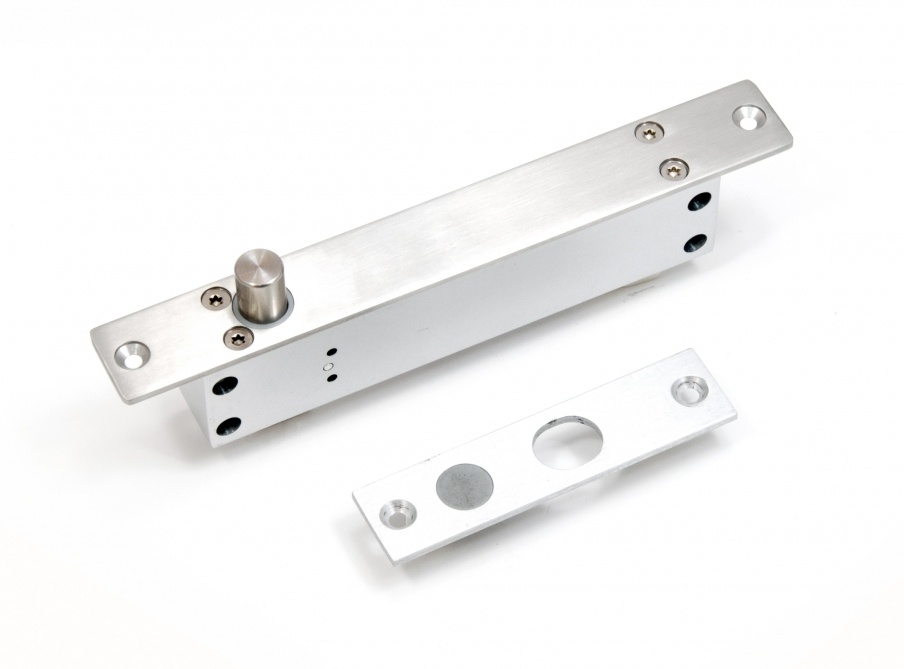

Wymiary płytki magnetycznej (mm) |
100 x 25 x 3 mm |
100 x 25 x 3 mm |
|||
|
Wymiary rygla (mm) |
15 x 12,6 mm (fi 12,6mm) |
15 x 12,6 mm (fi 12,6mm) |
|||
|
Waga (kg) |
0,9 kg |
0,9 kg |
|||
|
Monitoring zamknięcia drzwi |
tak |
tak |
|||
|
Sygnalizacja LED |
tak |
tak |
|||
|
Timer (opóźnienie 0, 3, 6 lub 9 s) |
tak |
tak |
|||
|
Montaż |
wpuszczany |
wpuszczany |
|||
| Nazwa modelu | Napięcie | Zasilanie | Działanie | Funkcje | Obudowa | Montaż | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12V | 12 - 24V | AC | DC | NC | NO | Monitoring zamknięcia | Timer | Automatyczne ryglowanie | Sygnalizacja LED | Warystor | |||
| XSBL12RMT | ● | ● | ● | ● | ● | ● | ● | Wąska | Wpuszczany | ||||
| XSBL12NMT | ● | ● | ● | ● | ● | ● | ● | Wąska | Wpuszczany | ||||
